راهنمای فنی و مهندسی انواع روتیواتور کشاورزی و کاربرد آنها در خاکورزی مکانیزه
منتشر شده توسط مازند صنعت | راهنمای جامع انتخاب و نگهداری روتیواتور
روتیواتور چیست و چرا در کشاورزی مدرن ضروری است؟
در مهندسی کشاورزی نوین، فرآیند خاکورزی نقشی بنیادین در بهبود خصوصیات فیزیکی خاک، تسهیل نفوذ ریشه و آمادهسازی بستر بذر ایفا میکند. روتیواتر (گاوآهن دوار یا روتوری) به عنوان یکی از پیشرفتهترین ادوات خاکورزی اولیه و ثانویه پشت تراکتوری شناخته میشود. این تجهیز مکانیکی با بهرهگیری از تیغههای چرخان، عملیات برش، خرد کردن و همگنسازی لایههای سطحی خاک را تا عمق معین (معمولاً ۱۰ تا ۲۵ سانتیمتر) بدون واژگونسازی کامل خاک انجام میدهد.
اختراع گاوآهن دوار به سال ۱۹۴۶ میلادی در اروپا بازمیگردد. با بروز چالشهای مرتبط با بحران آب و تبخیر شدید رطوبت سطحی خاک، استفاده از روتیواتور به جهت توانایی آن در حفظ رطوبت سطوح زیرین و کاهش فشردگی خاک رواج چشمگیری یافت. این تجهیز علاوه بر کاهش فرسایش بادی و آبی، زمان و انرژی لازم برای آمادهسازی زمین را به حداقل میرساند.
تحلیل ساختاری و دستهبندی انواع روتیواتور کشاورزی
تنوع بیومکانیکی اراضی زراعی، نوع کشت و تفاوت در توان تراکتورها، سبب طراحی مدلهای گوناگونی از روتیواترها شده است. در ادامه با اصلیترین انواع آشنا میشوید:
۱. روتیواتورهای ثابت
این تجهیزات به صورت صلب و سوار شونده (اتصال سه نقطه) پشت تراکتور متصل میشوند و شخمزنی را صرفاً در یک خط مستقیم و در راستای شاسی تراکتور انجام میدهند. توان دورانی از طریق شافت P.T.O با سرعت ۵۴۰ دور در دقیقه تأمین میشود. مناسب برای اراضی زراعی مسطح و بدون مانع.
۲. روتیواتورهای کشویی (دستی و هیدرولیکی)
در باغات میوه و مزارع ردیفی، روتیواتورهای کشویی با مکانیزم جابهجایی عرضی (جک هیدرولیکی یا تنظیم دستی) امکان حرکت جانبی (افست) را فراهم میکنند. بدون نیاز به نزدیک شدن چرخهای تراکتور به درخت، زیر سایهانداز و پای تنه را به دقت شخم میزنند. مشاهده محصولات روتیواتور کشویی مازند صنعت
۳. روتیواتورهای سنسوردار (بازویی اتوماتیک)
هوشمندترین نسل از ادوات باغبانی برای باغات متراکم (پسته، مرکبات، کشتهای داربستی). مجهز به سنسورهای الکتریکی‑هیدرولیکی و ECU. هنگام برخورد با تنه درخت، بازوی روتور به سرعت به عقب هدایت شده و پس از عبور دوباره به وضعیت اولیه بازمیگردد. این فناوری جایگزین دهها کارگر شخمزن دستی میشود.
۴. روتیواتور افست مفصلی
دارای شاسی لولایی و مفصلی برای کارکرد زاویهدار در اراضی ناهموار، داخل دهانه کانالهای آبیاری، زهکشها و باغات دارای جوی و پشته. قابلیت چرخش مفصلی، مبارزه مکانیکی با علفهای هرز و تهویه بهینه خاک را در سطوح شیبدار ممکن میسازد.
۵. روتوچیزلها
ترکیبی از چیزلپلاو (گاوآهن قلمی) و روتور چرخشی. ابتدا شاخههای چیزل لایه سخت زیرین (Hardpan) را شکسته و خاک را از اعماق بالا میآورند، سپس روتور پشتی کلوخها را خرد کرده و بستر بذر را در یک مرحله آماده میکند. مناسب برای خاکهای فوقالعاده فشرده.
معرفی تخصصی ماشینآلات تولیدی شرکت مازند صنعت
صنایع ماشینسازی مازند صنعت (ساری، جاده گلما) با بهرهگیری از آخرین دستاوردهای مهندسی مکانیزاسیون، طیف وسیعی از ادوات خاکورزی را تولید میکند. روتیواتورهای تولیدی این شرکت با تمرکز بر دوام بالا، دقت کارکرد و کارایی هیدرولیکی متناسب با خاکهای سنگین شالیزاری و باغبانی شمال کشور طراحی شدهاند.

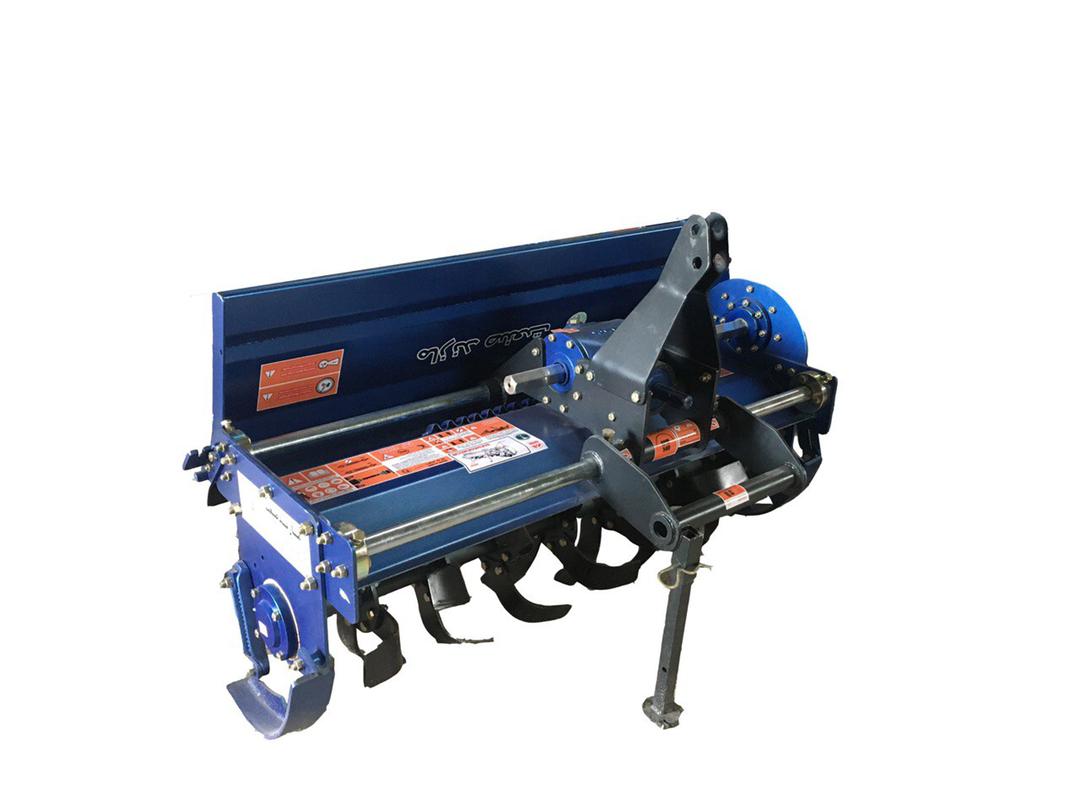

۱. روتیواتور کشویی مازند صنعت
خاکورز اولیه و ثانویه برای اراضی زراعی، باغبانی و شالیزارها. قابلیت افست هیدرولیکی برای کار زیر درختان مرکبات. مدلها بر اساس تعداد تیغه:
- ۲۴ تیغه (۲۰‑۳۰ اسب بخار) – مناسب تراکتورهای گلدونی
- ۲۸ تیغه
- ۳۲ تیغه (عرض کار ۱.۸ متر، ۳۵‑۴۰ اسب)
- ۳۶ تیغه (۴۰‑۶۰ اسب، وزن ۴۲۵ کیلوگرم)
- ۴۲ تیغه
- ۴۸ تیغه
- ۵۴ تیغه
۲. روتیواتور افست مفصلی مازند صنعت
مناسب برای اراضی ناهموار و باغات دارای جویپشته. مدلهای ۲۴، ۲۸ و ۳۲ تیغه.
۳. روتیواتور فوق سنگین مازند صنعت
شاسی فولادی مستحکم و گیربکس صنعتی فوق سنگین برای تراکتورهای پرقدرت (فرگوسن و رده زراعی سنگین). مدلها:
- ۴۲ تیغه فوق سنگین
- ۴۸ تیغه فوق سنگین
- ۵۴ تیغه فوق سنگین زنجیری (برای تراکتورهای ۴ و ۶ سیلندر)
- ۶۰، ۶۶ و ۷۲ تیغه فوق سنگین
جدول مشخصات فنی روتیواتورهای مازند صنعت
| مدل و تعداد تیغه | نوع شاسی و روتور | توان لازم تراکتور (اسب بخار) | وزن تقریبی (کیلوگرم) | عرض کار مفید (سانتیمتر) | نوع انتقال نیرو و کاربرد اصلی |
|---|---|---|---|---|---|
| ۲۴ تیغه کشویی | هیدرولیکی سبک | ۲۰‑۳۰ | ۳۱۰ | ۱۲۰‑۱۳۰ | زنجیری/دندهای؛ باغات کوچک |
| ۳۲ تیغه کشویی | هیدرولیکی متوسط | ۳۵‑۴۰ | ۳۴۲ | ۱۷۰‑۱۸۰ | تراکتورهای ۳ سیلندر |
| ۳۶ تیغه کشویی | هیدرولیکی استاندارد | ۴۰‑۶۰ | ۴۲۵ | ۱۸۰‑۲۰۰ | دندهای؛ باغات ردیفی |
| ۴۲ تیغه کشویی | هیدرولیکی نیمهسنگین | ۶۰‑۷۵ | ۴۴۵ | ۲۰۰ | دندهای؛ شالیزارها |
| ۴۸ تیغه کشویی | هیدرولیکی سنگین | ۷۰‑۹۰ | ۴۸۰ | ۲۲۰ | دندهای؛ باغات پسته |
| ۵۴ تیغه فوق سنگین | زنجیری ثابت/کشویی | ۱۰۰‑۱۲۰ | ۴۸۳ | ۲۴۰ | دندهای/زنجیری صنعتی |
| ۶۰ تیغه فوق سنگین | ثابت دندهای بزرگ | ۱۰۰‑۱۲۰ | ۵۰۰ | ۲۵۰‑۳۰۰ | دندهای سنگین؛ کلوخشکنی |
متالورژی و مهندسی هندسه تیغههای روتیواتور
تیغهها (پرهها) تحتانیترین بخش درگیر با خاک هستند. تیغههای استاندارد از آلیاژهای فولاد فنر یا فولاد بورندار (Boron Steel) با عملیات حرارتی ساخته میشوند. مشخصات نمونه: ضخامت ۷.۵ میلیمتر، وزن ~۱ کیلوگرم، سختی ۴۷ راکول C. آلیاژ بورن باعث مقاومت سایشی و جلوگیری از لبپر شدن میشود.
انواع تیغه از نظر هندسه
- تیغه L شکل (زاویهدار): مناسب اراضی سبک تا متوسط، مرطوب و علفهای هرز.
- تیغه C شکل (منحنی): زمینهای سخت، رسی فشرده – نفوذ عمقی آسان.
- تیغه گلدونی/بادله: خاک خشک، کلوخهای بزرگ – پودر کردن شدید.
- تیغه بازوبلند: شخم نیمهعمیق و افزایش تخلخل در اعماق.
تاثیرات بیومکانیکی خاکورزی دوار بر بیولوژی و ساختار خاک
روتیواتور با چرخش سریع تیغهها، هوادهی کامل خاک و افزایش اکسیژن در سایهانداز ریشه را به همراه دارد. ذرات کلوخ تا عمق ۲۵ سانتیمتر خرد شده و سطح هموار ایجاد میکند. این امر نفوذ رطوبت را در خاکهای سنگلاخی و رسی افزایش داده و نیاز به آبیاری را کاهش میدهد.
نکته مهم: استفاده مداوم روتیواتور در خاکهای سبک یا شنی ممکن است باعث خرد شدن بیش از حد کرمهای خاکی و میکروارگانیسمهای مفید شده و فرسایش بادی را تشدید کند. توصیه میشود دورههای خاکورزی حفاظتی با چیزل و دیسک در تناوب با روتیواتور برنامهریزی شود.
راهنمای فنی کالیبراسیون، سرویس و ایمنی روتیواتور
- کنترل و روانکاری دورهای: پیش از راهاندازی، روغن گیربکس و گریسکاری یاتاقانها و بلبرینگها را بررسی کنید.
- تنظیم کلاچ ایمنی گاردان: فنرهای کلاچ باید متناسب با بافت خاک کالیبره شوند تا از آسیب به گیربکس تراکتور جلوگیری شود.
- تراز طولی و عرضی شاسی: دستگاه را با بازوهای اتصال سه نقطه تراکتور همتراز کنید تا عمق شخم یکنواخت باشد.
- حفظ استانداردهای ایمنی: اپراتورها حداقل ۱۰ متر فاصله از دستگاه روشن داشته باشند. هرگونه بازرسی فقط در حالت خاموش و قطع P.T.O انجام شود.
پرسشهای متداول (FAQ) درباره انواع روتیواتور
تفاوت روتیواتور ثابت و کشویی چیست؟
روتیواتور ثابت فقط در راستای تراکتور حرکت میکند و برای اراضی مسطح مناسب است، اما روتیواتور کشویی قابلیت جابجایی جانبی (افست) دارد و میتواند زیر درختان و کنار دیوارها شخم بزند.
چگونه روتیواتور مناسب تراکتور خود را انتخاب کنیم؟
ابتدا توان تراکتور (اسب بخار) را بررسی کنید. برای تراکتورهای ۲۰‑۳۰ اسب، مدل ۲۴ تیغه؛ برای ۳۵‑۴۰ اسب، مدل ۳۲ تیغه؛ برای ۴۰‑۶۰ اسب، مدل ۳۶ تیغه و برای بالای ۷۰ اسب، مدل ۴۸ تیغه یا فوق سنگین مناسب است.
روتیواتور سنسوردار چگونه کار میکند؟
این دستگاه دارای سنسورهای الکتریکی-هیدرولیکی است. هنگام برخورد با تنه درخت، سنسور فرمان عقبکشیدن بازوی روتور را صادر میکند و پس از عبور از مانع، بازو دوباره به حالت اولیه بازمیگردد.
آیا روتیواتور برای شالیزار مناسب است؟
بله، روتیواتور کشویی مازند صنعت به طور ویژه برای خاکهای سنگین شالیزاری طراحی شده و قابلیت کار در زمینهای غرقابی را دارد.
روتوچیزل چه زمانی باید استفاده شود؟
زمانی که لایه سخت زیرین (Hardpan) در عمق خاک تشکیل شده و روتیواتور معمولی قادر به شکستن آن نیست، از روتوچیزل استفاده میشود تا ابتدا لایه سخت را شکسته و سپس خاک را خرد کند.
مهمترین نکات ایمنی هنگام کار با روتیواتور چیست؟
حداقل فاصله ۱۰ متری از دستگاه روشن، استفاده از سپر محافظ روتور، عدم بازدید در حین چرخش P.T.O، و خاموش کردن کامل موتور هنگام تعویض تیغه.
